Esol KEC 프로그램은 KEC 전기계산서 전용 프로그램으로 전기설비 전반에 대한 계산양식을 지원합니다.

EsolKEC VER300 프로그램과 KEEA V2.5의 고장전류 계산 결과를 비교 하고자 합니다.

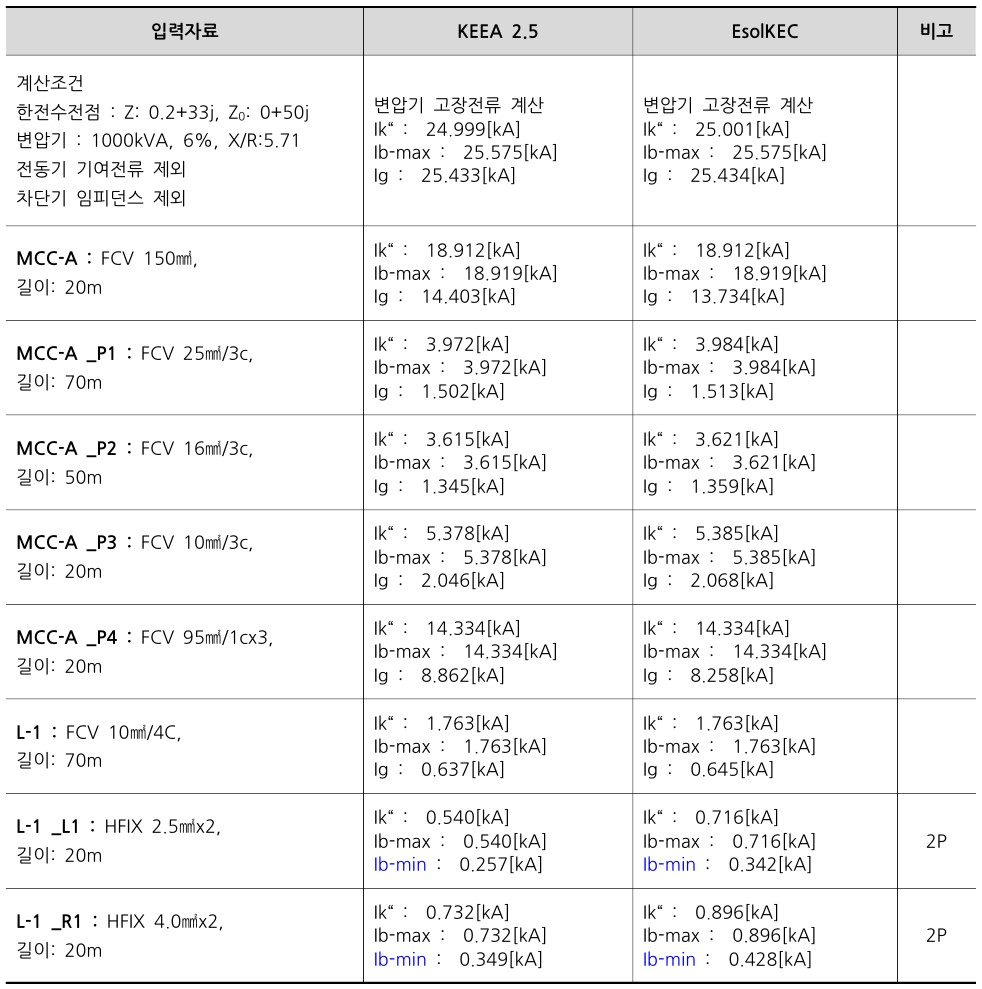

고장전류 계산 결과값 검증 및 비교

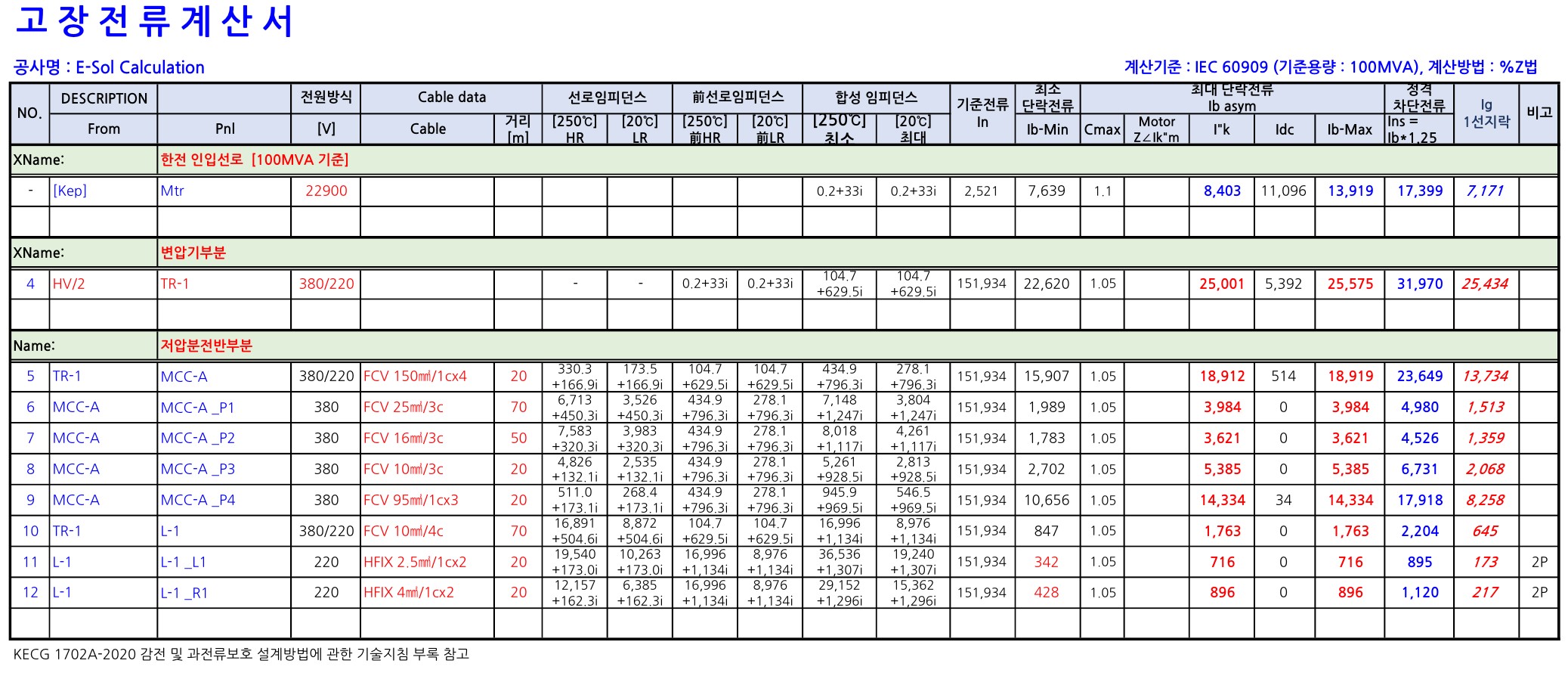

- Esol 계산서 결과값 -

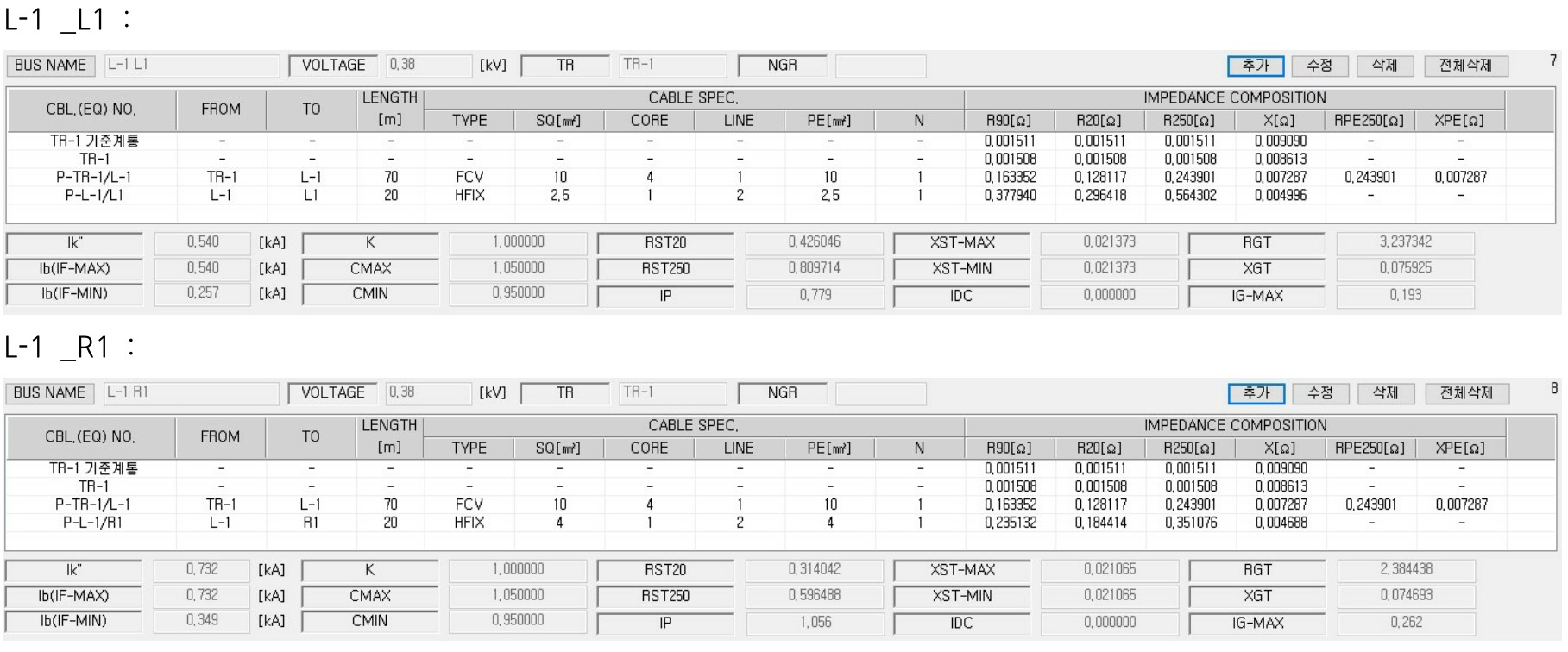

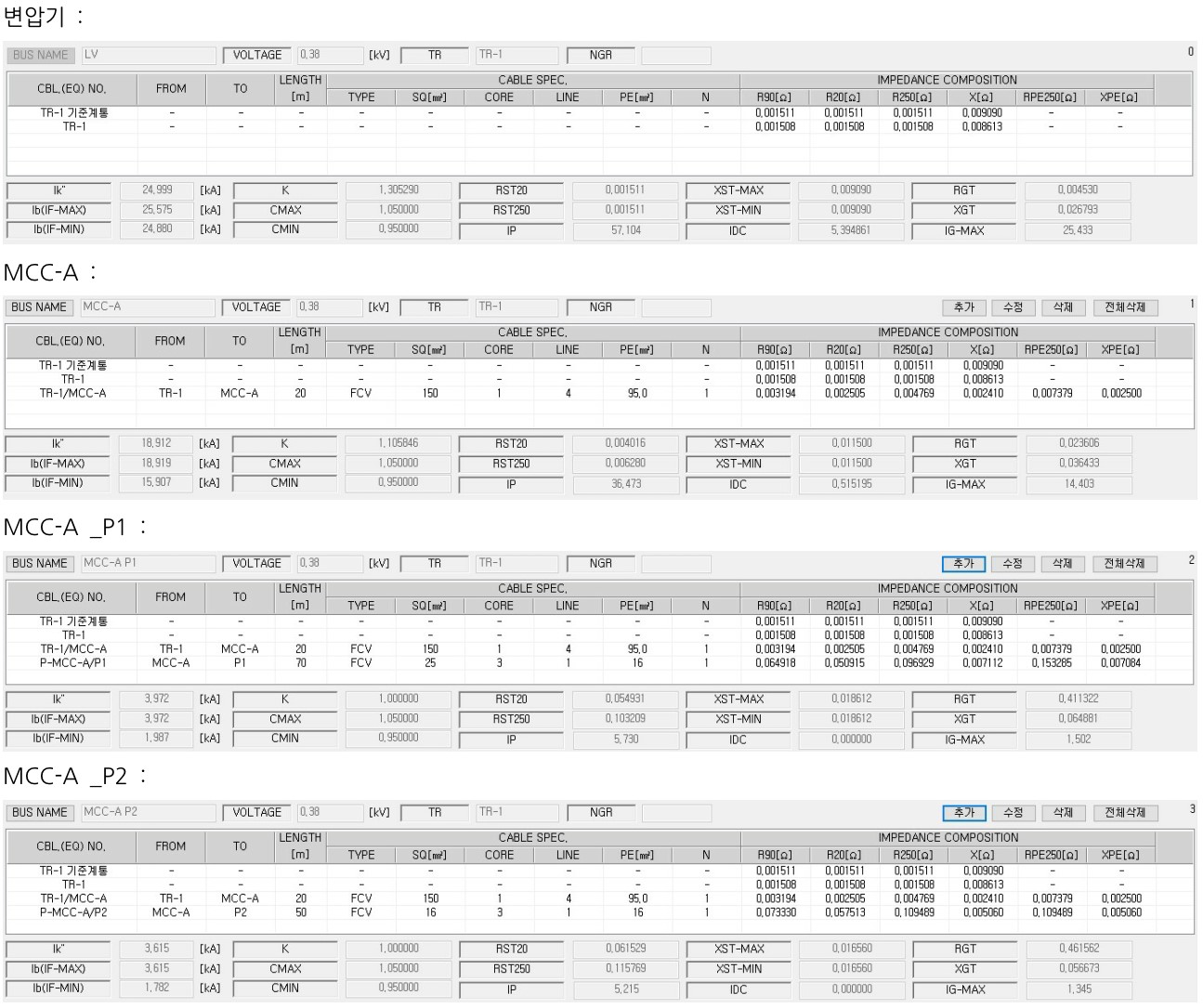

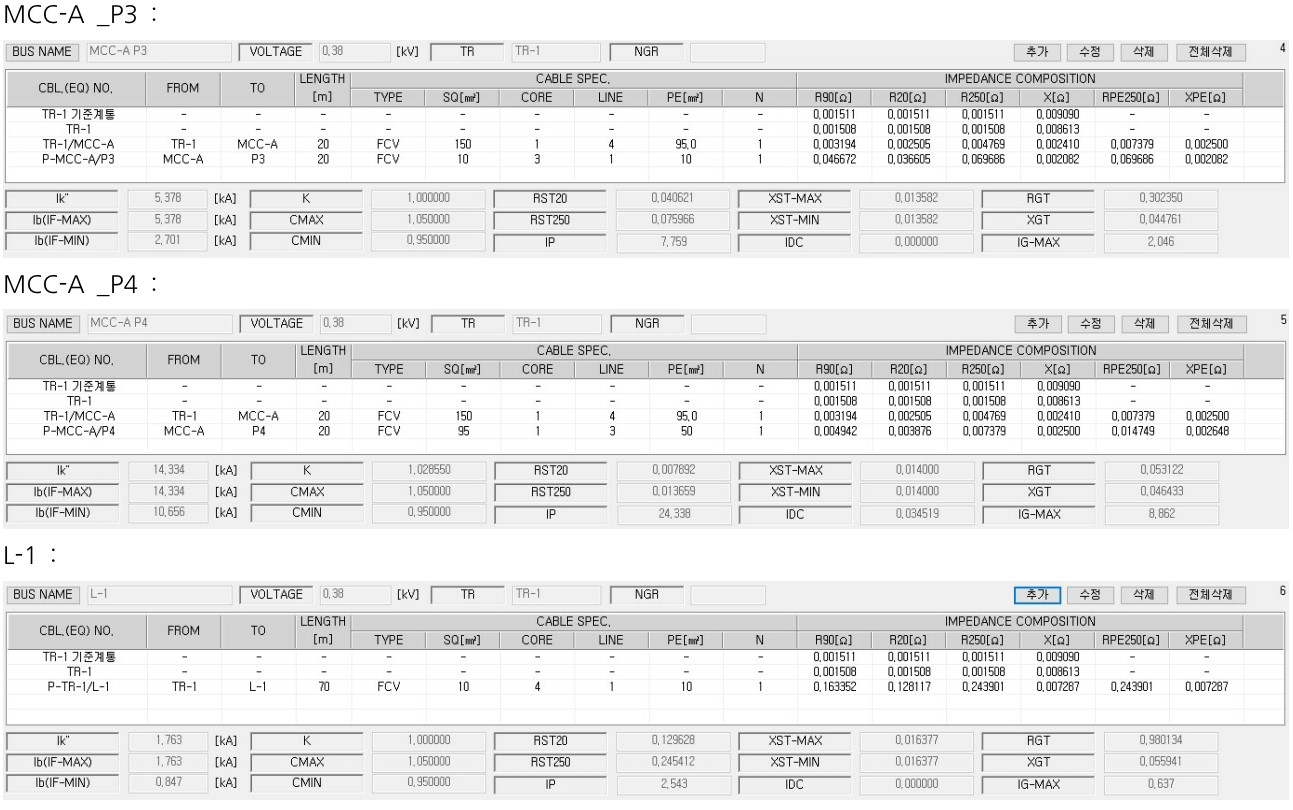

- KEEA 2.5 결과값 -

● 결론

EsolKEC Program의 고장전류 값은 협회 KEEA 2.5와 비슷한 값을 도출 하는 것을 확인 할 수 있습니다. 계산조건에 따라 값이 변동 될 수 있지만 그 차이가 크지 않은 것을 확인 하였습니다. 전동기의 기여전류 반영시 에도 값의 차이가 크지 않았습니다.

다만 단상(2P) 고장전류 계산시 Esol에서는 Ik“ x (√3/2) 적용으로 KEEA보다 상대적으로 큰 값의 kA가 계산 되었습니다.

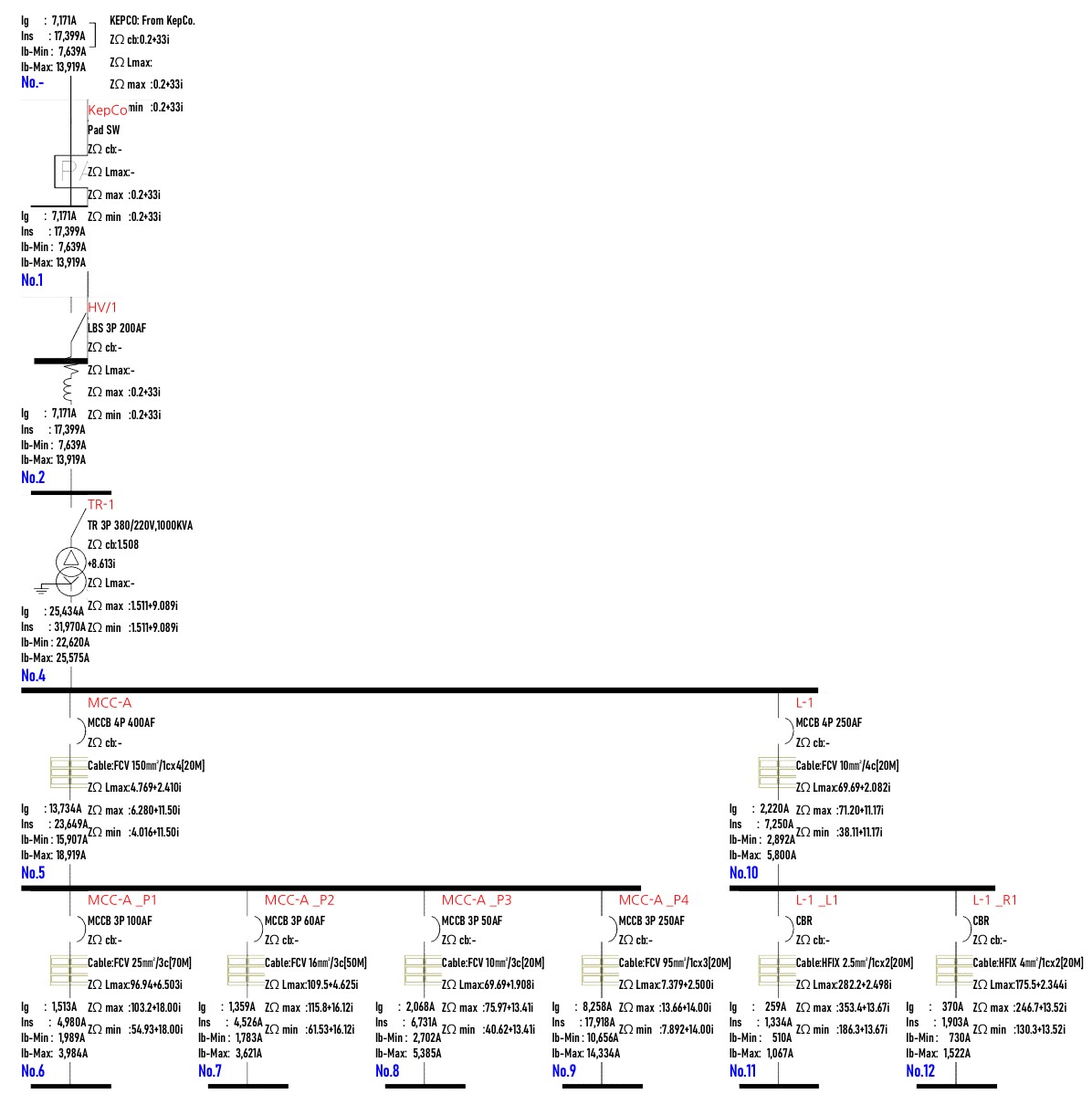

- Esol KEC 임피던스 맵 -   [계산결과 Map 자동 작성]

* Cad 및 Excel 객체를 이용하여 Map 작성
